Descrizione

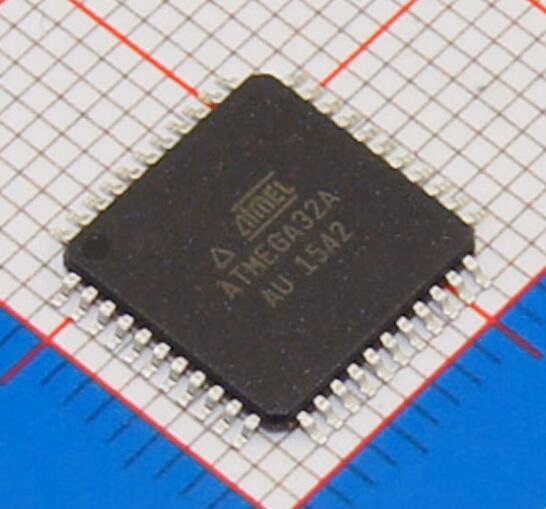

ATMEGA32A-AU:  MCU ATmega a 8 bits AVR RISC 32KB 3.3V/5V istantaneo 44-Pin TQFP

Pacchetto: TQFP-44

Mfr. Part#: ATMEGA32A-AU

Mfr.: MICROCHIP

Datasheet: (email o li chiacchiera per l'archivio del pdf)

Condizione di ROHS:

Qualità: Originale di 100%

Garanzia: 180 giorni



La memoria di AVR unisce un insieme delle istruzioni ricco con 32 registri per tutti gli usi di funzionamento. Tutti i 32 registri direttamente sono connessi all'unità di logica aritmetica (ALU), permettendo che due registri indipendenti siano raggiunti in un'singola istruzione eseguita in un ciclo di orologio. L'architettura risultante è più codice efficiente mentre realizza i rendimenti fino a dieci microcontroller convenzionali di CISC di volte più velocemente

Il ATmega32A fornisce le seguenti caratteristiche: 32Kbytes della memoria istantanea programmabile di programma del In-Sistema con Leggere-Mentre-Scrivono le possibilità, 1024bytes EEPROM, 2048bytes SRAM, 32 righe per tutti gli usi dell'ingresso/uscita, 32 registri per tutti gli usi di funzionamento, un'interfaccia di JTAG per Limite-scandicono, supporto di ricerca degli errori del Su-chip e programmando, tre temporizzatore/contatori flessibili con paragona le interruzioni interne ed esterne di modi, un USART programmabile seriale, un'interfaccia seriale bifilare orientata al byte, 8 un canale, 10 bit ADC alla fase differenziale facoltativa dell'input con guadagno programmabile (pacchetto di TQFP soltanto), un temporizzatore di cane da guardia programmabile con l'oscillatore interno, una porta seriale di SPI ed i sei modi selettivi di risparmio di potere del software. Il modo al minimo arresta il CPU mentre permette che il USART, l'interfaccia bifilare, il convertitore di A/D, lo SRAM, il temporizzatore/contatori, la porta di SPI ed il sistema di interruzione continuino a funzionare

Il modo di Potere-giù salva il soddisfare del registro ma le gelate l'oscillatore, rendente non valido tutto il altro chip funziona fino alla risistemazione seguente del hardware o di interruzione esterna. Nel modo di Power-save, il temporizzatore asincrono continua a funzionare, permettendo che l'utente effettui una base del temporizzatore mentre il resto dell'unità sta dormendo. Il modo di riduzione di disturbo dell'ADC arresta il CPU e tutti i moduli dell'ingresso/uscita tranne il temporizzatore e l'ADC asincroni, per minimizzare il disturbo di commutazione durante le conversioni dell'ADC. Nel modo standby, l'oscillatore risonatore/di cristallo sta funzionando mentre il resto dell'unità sta dormendo. Ciò permette la partenza molto veloce unita con consumo a bassa potenza. Nel modo standby esteso, sia l'oscillatore principale che il temporizzatore asincrono continuano a funzionare

Caratteristiche fondamentali

• Microcontroller a 8 bits ad alto rendimento e a bassa potenza di Atmel AVR
• Architettura avanzata di RISC
  • 131 istruzione potente - la maggior parte della esecuzione del ciclo dell'Singolo-orologio
  • 32 registri per tutti gli usi di funzionamento del × 8
  • Funzionamento completamente statico
  • Fino a rendimento 16MIPS a 16MHz
  • moltiplicatore del ciclo del Su-chip 2
• Alti segmenti di memoria non volatile di resistenza
  • 32Kbytes della memoria istantanea Auto-programmabile di programma del In-Sistema
  • 1024Bytes EEPROM
  • 2Kbytes SRAM interno
  • Cicli Erase/scrivere: 10.000 Flash/100,000 EEPROM
  • Ritegno di dati: 20 anni agli anni 85°C/100 a 25°C (1)
  • Sezione facoltativa di codice del caricamento del sistema con i bit indipendenti della serratura
• In-Sistema che programma dal programma del caricamento del sistema del Su-chip
• Allineare Leggere-Mentre-Scrivere il funzionamento
  • Serratura di programmazione per obbligazione del software
• Interfaccia di JTAG (standard 1149.1 dello IEEE compiacente)
  • Limite-scandire le possibilità secondo lo standard di JTAG
  • Il vasto Su-chip mette a punto il supporto
  • Programmazione del flash, di EEPROM, dei fusibili e dei bit della serratura attraverso l'interfaccia di JTAG
• Supporto della libreria di Atmel QTouch®
  • Tasti, cursori e rotelle capacitivi di tocco
  • Aquisizione di Atmel QTouch e di QMatrix
  • Fino a 64 canali di senso
• Caratteristiche periferiche
  • Due temporizzatore/contatori a 8 bits con Prescalers separato e confronta i modi
  • Un temporizzatore a 16 bit/contro con Prescaler separato, confronta il modo e blocca il modo
  • Contatore in tempo reale con l'oscillatore separato
  • Quattro canali di PWM
  • 8-channel, 10 bit ADC
• 8 canali asimmetrici
• 7 canali differenziali in pacchetto di TQFP soltanto
• 2 canali differenziali con guadagno programmabile a 1x, a 10x, o a 200x
  • Interfaccia seriale bifilare orientata al byte
  • Pubblicazione periodica programmabile USART
  • Interfaccia seriale master/slave di SPI
  • Temporizzatore di cane da guardia programmabile con l'oscillatore del Su-chip
  • comparatore di analogo del Su-chip
• Caratteristiche speciali del microcontroller
  • Potere-sulla risistemazione e sulla rilevazione programmabile di Brown-out
  • Oscillatore calibrato interno di RC
  • Sorgenti di interruzione esterna ed interna
  • Sei modi di sonno: Idle, riduzione di disturbo dell'ADC, Power-save, Potere-giù, equipaggiamento di riserva ed equipaggiamento di riserva esteso

Perché scegliendoli

• Situato a Shenzhen, il centro elettronico del mercato della Cina
• qualità delle componenti di garanzia di 100%: Originale genuino
• Azione sufficienti sulla vostra richiesta urgente
• Guida specializzata dei colleghi risolvete i problemi per ridurre il vostro rischio con fabbricazione su richiesta
• Spedizione più veloce: Nelle componenti di riserva può spedire lo stesso giorno.
• 24 ore di servizio

Avviso:

1. Le immagini di prodotto sono per riferimento soltanto
2. Potete metterti in contatto con la persona di vendite per fare domanda per un migliore prezzo
3.  Per più prodotti, Pls non esita a mettersi in contatto con la nostra squadra di vendite.
